Éducteur

Principe d'opération

Par l'utilisation d'air pressurisé, un éducteur permet le transport de vrac solide sans l'utilisation de pièces mobiles. Un éducteur offre de nombreux avantages comparativement à une vanne rotative :

  • Ne requiert pas d'entretien puisqu'il n'y a pas de pièces mobiles
  • Pas de retour de matériel, le produit étant aspiré dans la conduite
  • Peu ou pas de dégradation du produit en l'absence de force de cisaillement

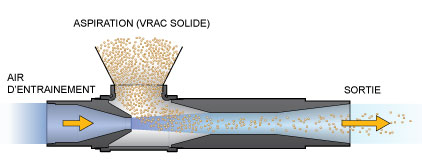

Shéma éducteur

Caractéristiques

  • Aucune pièce mobile
  • Économique
  • Construction robuste en acier carbone

Options

  • Construction en acier inoxydable

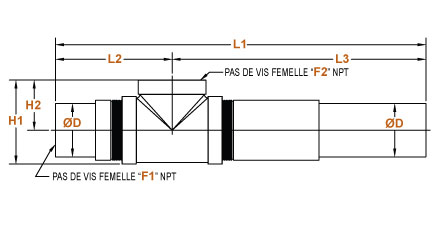

Dimensions

En pouces
Model L1 L2 L3 H1 H2 F1 F2 øD (Tuyau) øD (Tube)
E20 14,21 4,88 9,32 3,59 2,25 1 1/2 2 2,375 2
E25 17,86 6,09 11,77 4,3 2,69 2 2 1/2 2,875 2,5
E30 21,23 6,91 14,31 5,09 3,13 2 1/2 3 3,5 3
E40 27,21 8,73 18,5 6,28 3,75 3 4 4,5 4
E50 34,34 10,59 23,75 7,63 4,5 4 5 5,563 5
E60 40,29 12,32 28,17 8,85 5,13 5 6 6,625 6
Shema

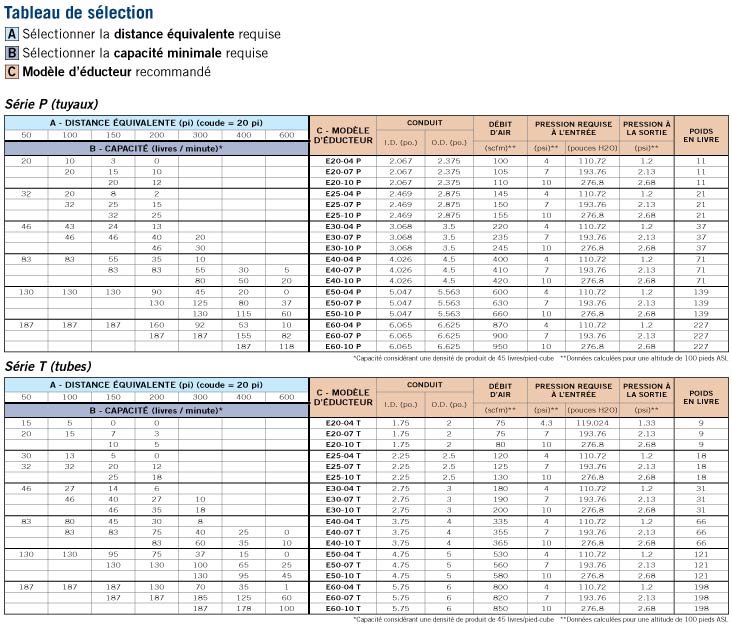

Tableau de sélection

Cliquez ici pour obtenir une vue agrandie des tableaux.
Éducteur

Prix éducteur série P

Cliquez ici pour la série T (Tube)
Modèle Acier Inox
E20 1044,00 1533,00
E25 1327,00 2044,00
E30 2055,00 3916,00
E40 2694,00 5105,00
E50 3044,00 6805,00
E60 5222,00 8505,00
* Contactez-nous

Prix surpresseur

Modèle de surpresseur Prix
RB-50-7AU *
3M-AP200 *
RB60-6AU *
4M-AP250 *
5M-BP400 *
HB-939 *
6M-BP500 *
6M-CP500 *
7M-CP600 *
* Contactez-nous

Prix abri acoustique

Modèle d'abri acoustique Prix
CIA100V *
CIA100 *
CIB100V *
CIB100 *
CIC100V *
CIC100 *
* Contactez-nous
Tableau de séléction

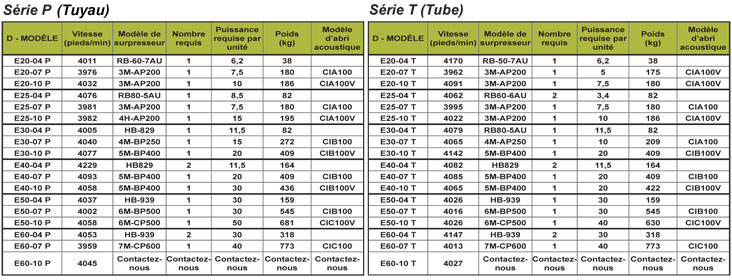

Tableau de sélection surpresseur et abri acoustique
